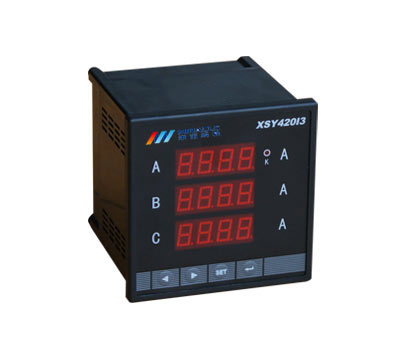

一、概述
XSY数显表系列包括普通型和智能型两大类，普通数显表主要以测量显示单相或三相电压、电流、频率、功率、功率因数等常用电力参数为主，也可以作直流电压电流信号测量用；智能型则是在普通型基础上增加RS-485接口及模拟量变送输出功能。
XSY系列数显表作为数显电测仪表的新一代产品，具有以下的特点：
1）显示倍率通过面板上按钮操作，随时可以任意设置，使用非常方便灵活；
2）适用范围广、组合功能强，可以测量常用参数的任意组合；
3）采用16位高精度AD进行数字采样；真有效值测量电压电流，精度等级高；
二、产品选型
三、通用指标
|
|
指标 |
|
精度等级 |
0.2级、0.5级；频率±0.2Hz |
|
显 示 |
四位一体LED 显示；显示数据更新时间：约1 秒 |
|
输
入 |
标称输入 |
电流AC:1A、5A；DC4-20mA；或根据客户要求定制；
电压AC:100V、220V、380V、660V；DC75mV |
|
过 量 程 |
持续：1.2 倍，瞬时：电流10 倍/5秒，电压2 倍/10 秒 |
|
频 率 |
40Hz~65Hz |
|
电
源 |
辅助电源 |
AC（DC）85~265V |
|
功 耗 |
<3VA |
|
隔离耐压 |
电源与输入为AC2kV/1min |
|
绝缘电阻 |
≥100MΩ |
|
环
境 |
温 度 |
工作：－15～+60℃ 存储 －30～+70℃ |
|
湿 度 |
93%RH，不结露，无腐蚀性气体场所 |
|
海 拔 |
≤2000m |
四、产品规格
|
外形型号 |
面框尺寸 |
屏装配合尺寸 |
开孔尺寸 |
安装总长 |
备注 |
|
48方形 |
48×48 |
44×44 |
44.5×44.5 |
74 |
|
|
72方形 |
72×72 |
66×66 |
67×67 |
75 |
|
|
96方形 |
96×96 |
90×90 |
91×91 |
75 |
|
|
42方形 |
120×120 |
110×110 |
111×111 |
115 |
|
五、外型尺寸及接线方式
48型
72型
96型
42型
|
